마야 리토폴로지 14편『마야 UV작업하기』



마야(2017이후 버전)에서 UV작업은

말도 안 될 정도로 간단하다.





---

1 『프로젝트 맵』

UV작업을 위해서는 전체 GUI를 UV Editor모드로 전환한다.





리토폴로지 작업을 마치고나면

아래와같이 uv선이 꼬여있다.



과거에는 동서남북 방향에서

'planer'를 이용한 uv맵핑방식을 사용했지만,





3D Cut & Sew가 보편화되면서

더이상 plnaer 혹은 원형방식의

맵핑을 여러번 사용할 필요가 없다.





planer맵핑은 헝클어진 uv선들을 단순히 정리하는 용도로만 사용한다.







---

2 『3D Cut & Sew』

UV작업의 8할은 3D cut을 사용하여 경계면을 만드는 일이다.

이를 위해, UV메뉴에서 '3D Cut and Sew UV Tool'을 선택한다.









---

3『귀 UV맵핑』

귀는 귓바퀴 둘레를 따라 엣지를 선택한다.



3D Cut툴이 활성화되면

엣지를 두번째 클릭할 때부터

아래와 같이 흰색의 윤곽선이 나타난다.



01

귀 uv라인





4『skull UV』

목 부위는 턱 아래의 선을 따라 선택한 뒤

아래와 같이 이마의 3분의 1지점과 뒷머리쪽을 세로라인으로 절개한다.





5『기타 Hole』

얼굴에는 코, 귀, 입, 눈 7개의 뚫린 부분이 있다.



코와 같은 경우에는 정면에서 보이지 않는 부위를 선택한 뒤

세로 선과 둘레를 절개한다.





귀 역시 코와 비슷한 방식으로 처리한다.



01



구강구조 역시 세로선과 입술 안쪽의 둘레 두 부위를 절개한다.









---

3 『팔』

어깨부위 reTopology작업에서 첫 시작부위를

아래와 같이 반팔티셔츠의 라인처럼 절개한다.

(손가락은 이후 진행)









---

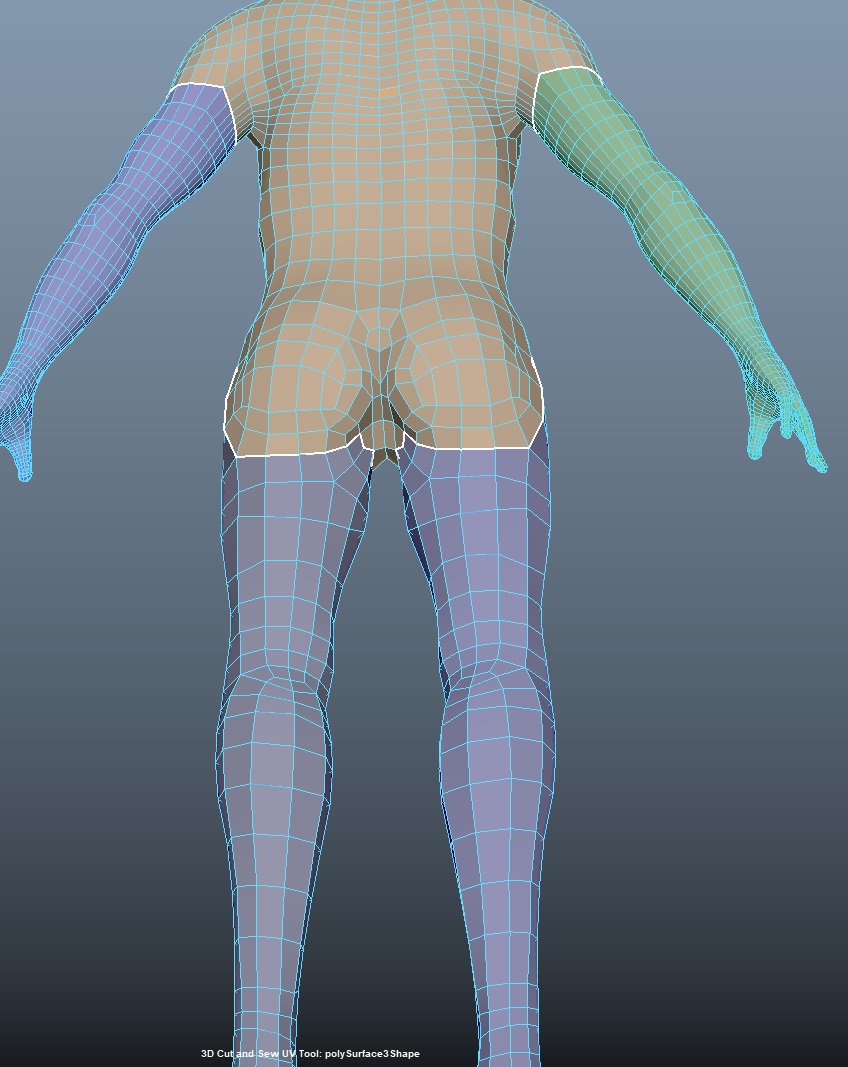

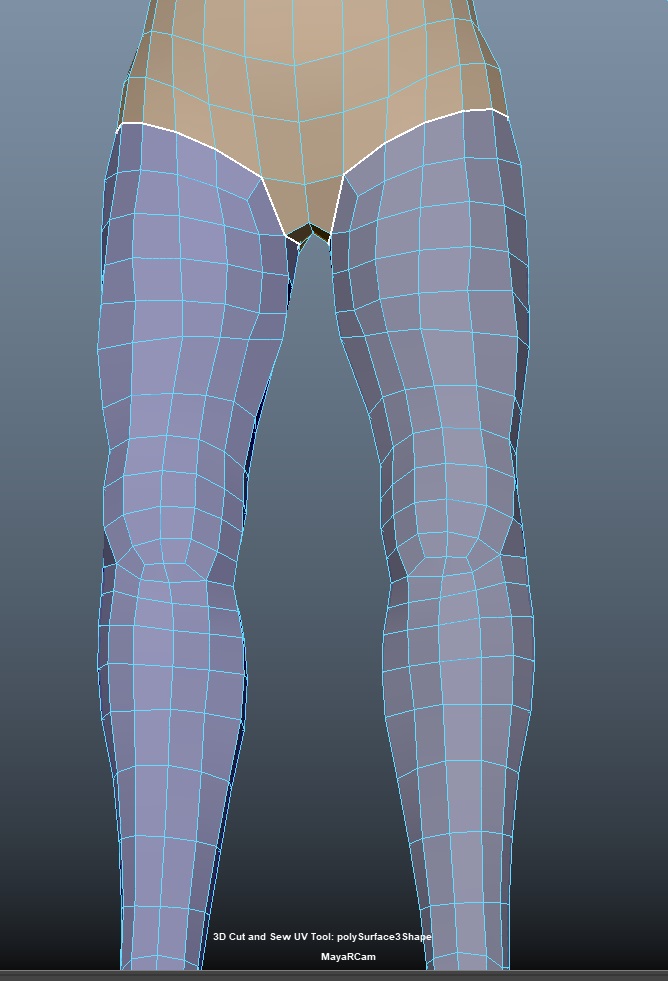

4 『 허벅지 』

허벅지라인은 앞쪽 삼각라인을 따라

뒤쪽 엉덩이 아래쪽(그림자 있는 부위)을 연결한다.



01

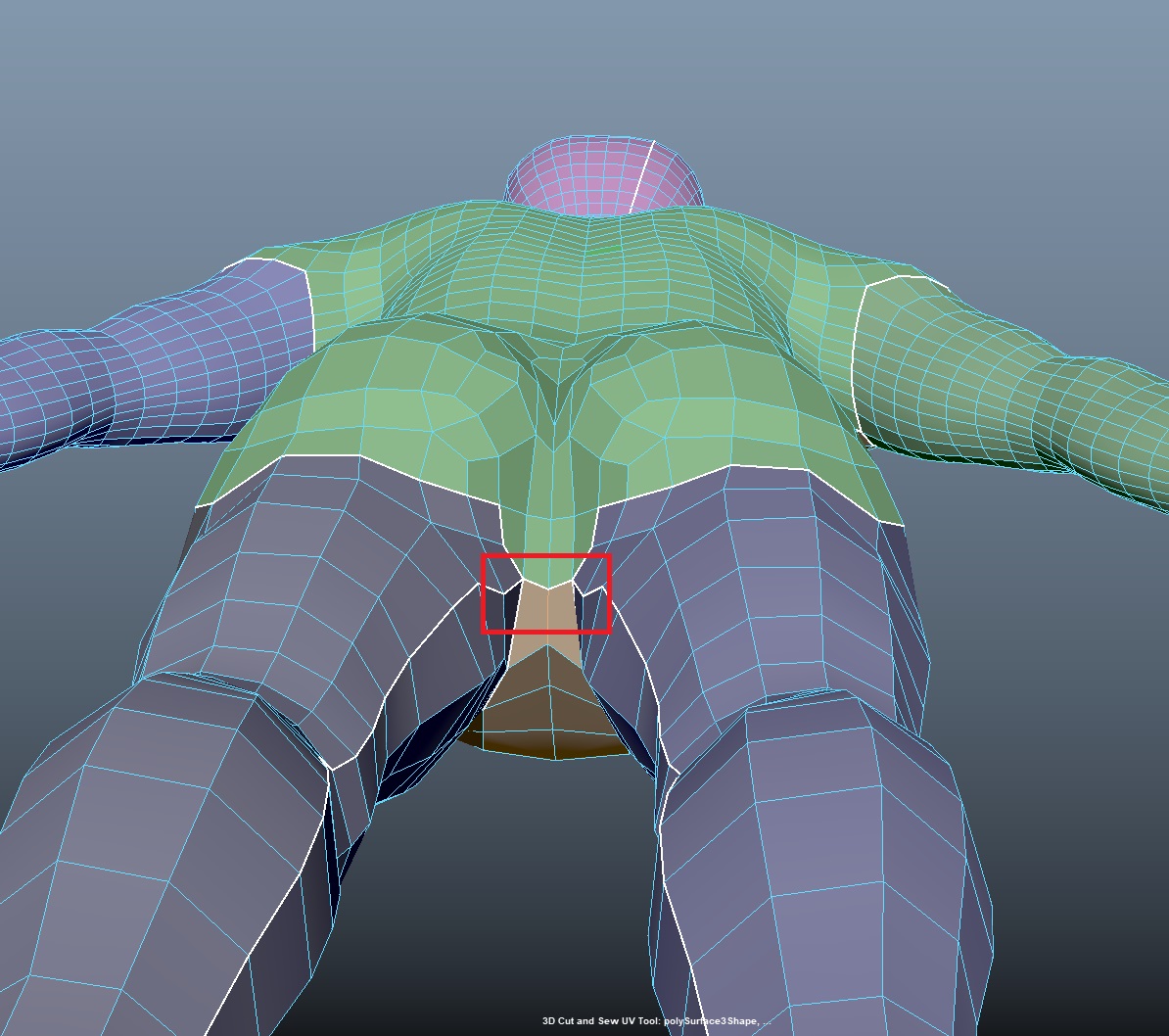

엉덩이 아래쪽 라인은

자세하게 보이지 않기 때문에

조금 엉성하게 라인을 잡아도 크게 상관없다.







---

5 『발목』

발목은 신발로 대체할 예정이므로 아래와 같이

최대한 간단하게 끝낸다.









---

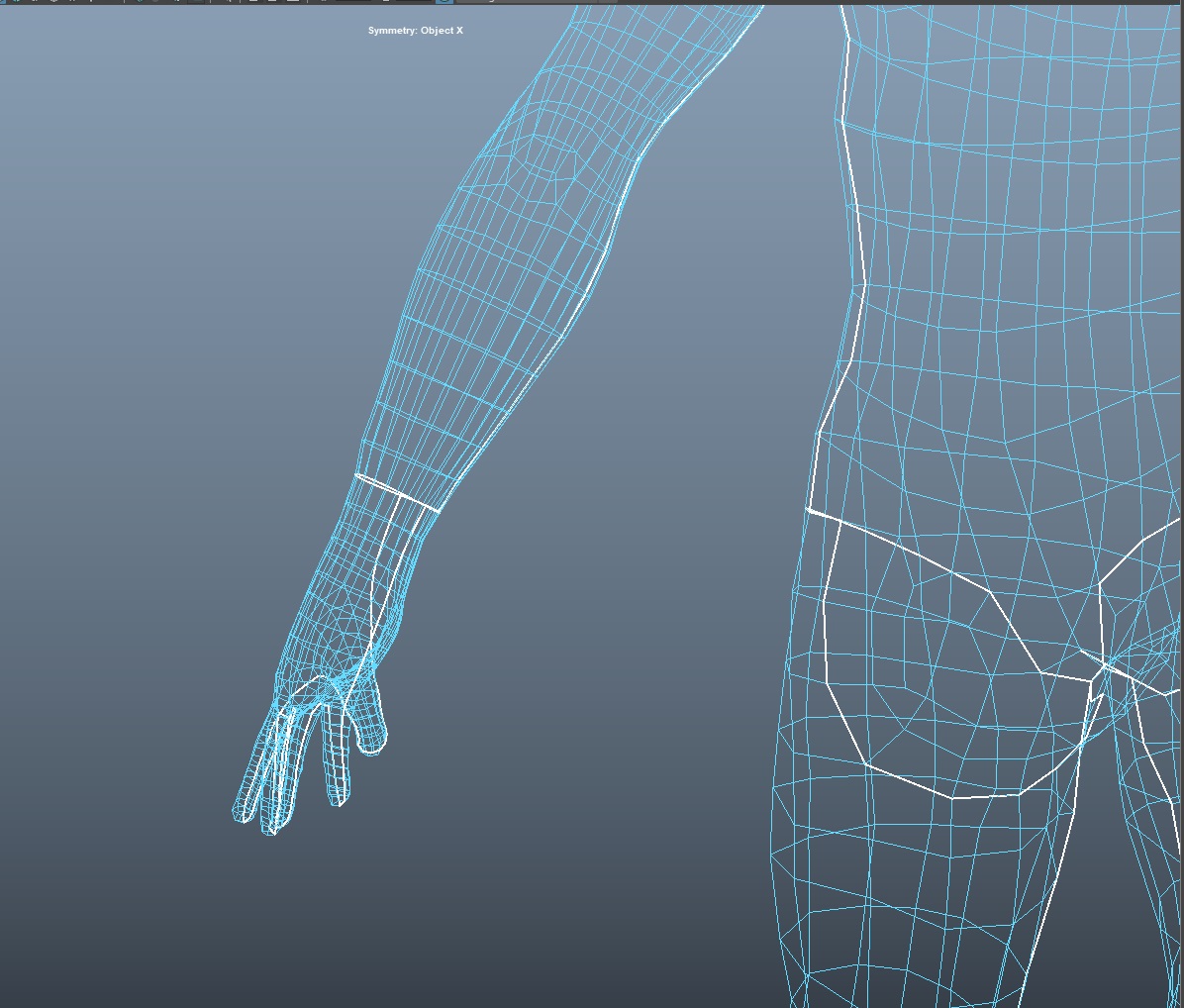

6 『옆면 절개』

다리 안쪽의 uv선을 따라 하체와 상체를 나눠야 한다.





상체의 옆부분도 절개한다.



012





---

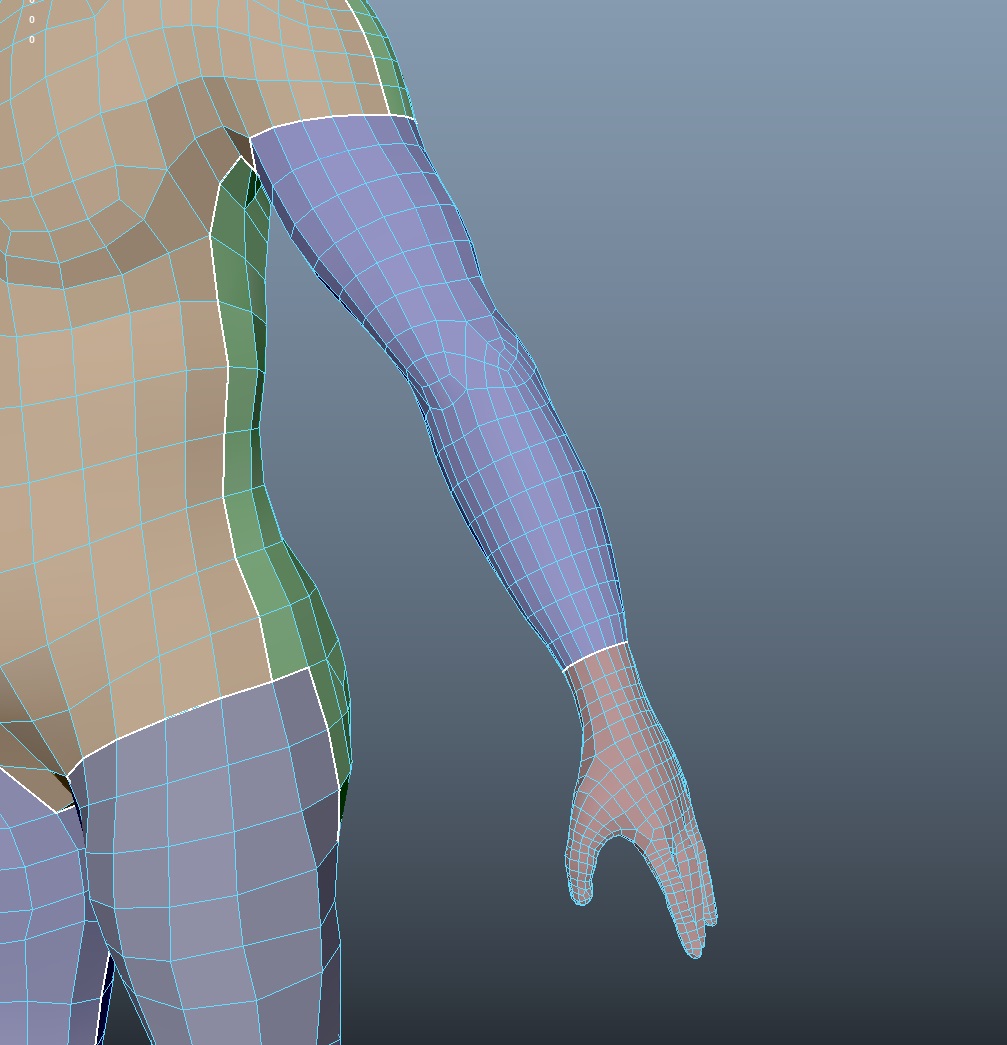

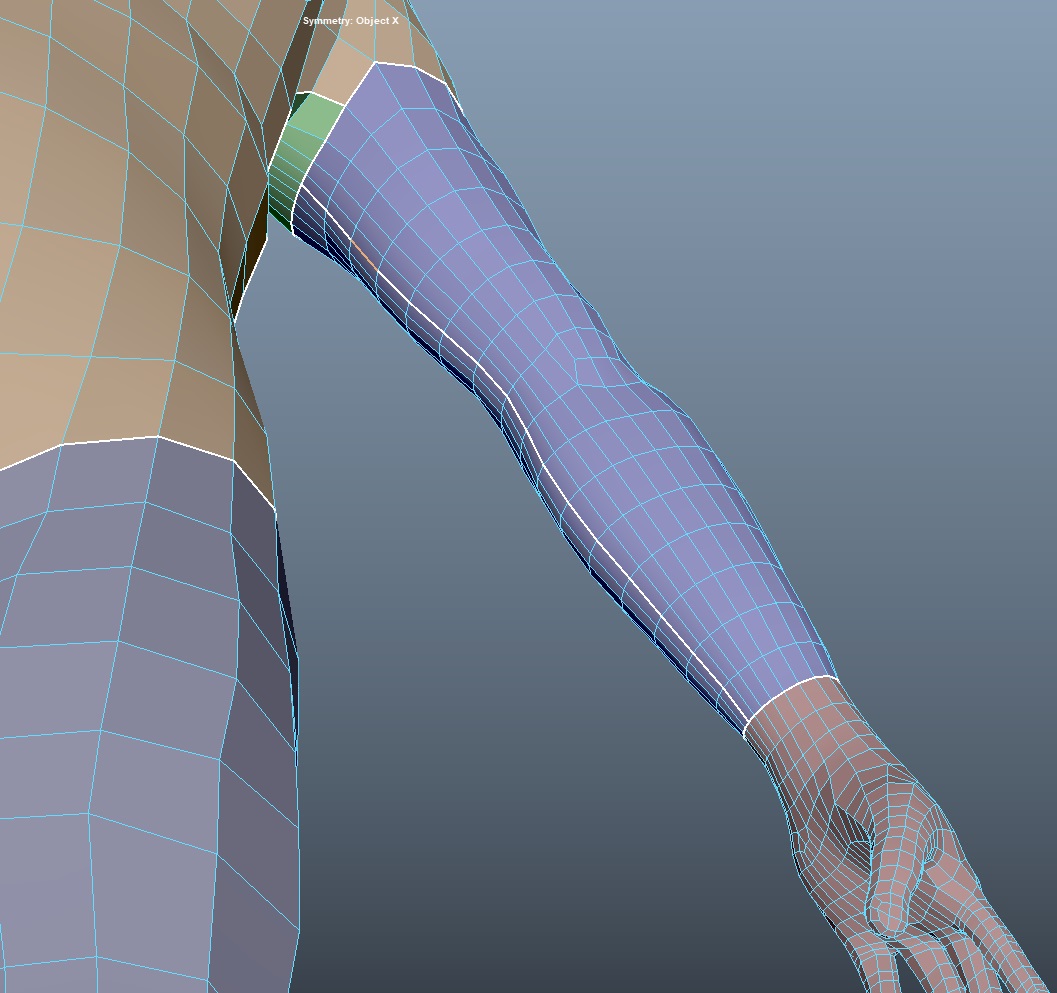

7 『손』

손 부위는 "손목-손바닥 옆라인-팔 안쪽" 순서로 uv를 절개한다.



012





---

8 『Unfold & Layout』

UV절개작업 이후는 unfold를 통해

클릭 몇번으로 uv를 펼 수 있다.





오브젝트에서 uv를 모두 선택한 이후

uv에디터에서 'unfold'를 실행한다.





unfold가 되면 자연스럽게 uv에디터의 가로세로 기준선을 넘어가게 된다.

이때 필요한 기능이 'Layout'이다.



'Shift + 우클릭'을 통해 'Layout UV'설정을 선택한다.





'Shell Pre-scailing'에 체크했다면,

3D툴로 절개한 uv면들이 동일한 크기로 생성된다.





만일 얼굴 부위를 좀더 자세하게 표현하고 싶다면,

아래와 같이 얼굴uv부분을 강제로 크게 늘려준다.



이와 동시에 해상도를 높여주고,

"Shell Pre-scailing'의 옵션을 'off'로 설정한다.





**padding메뉴의 값에 따라

uv와 경계선의 공간크기가 달라진다.





레이아웃의 apply를 적용하고나면

자동으로 얼굴uv 부분이 크게  변했다.
